吸音パネル AP-50
屋外の反射面に囲われた場所で、反射による音の増幅を軽減する事ができる吸音パネルです。
屋外向け吸音製品・工事 吸音パネル AP-50
屋外の反射音による音の増幅を抑える

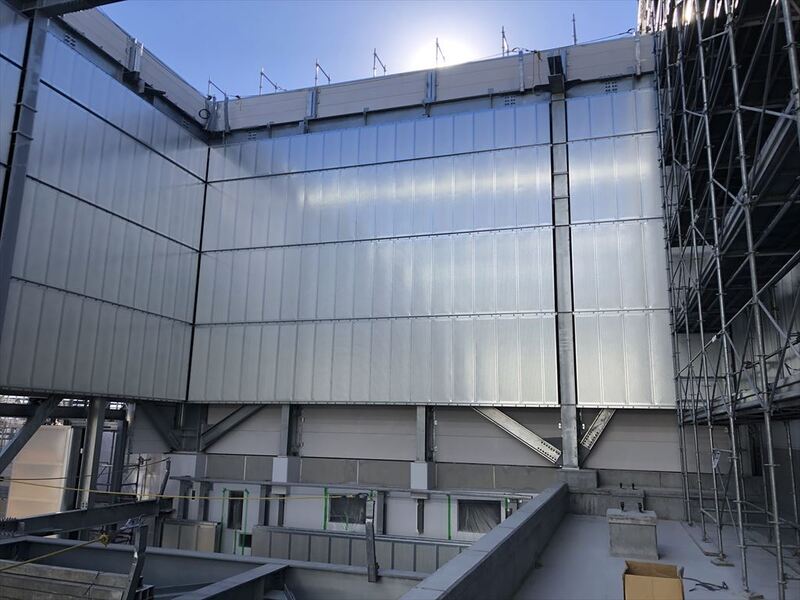

吸音パネルAP-50は屋外のコンクリートの壁やALCなどの反射面に囲まれた場所で、反射による音の増幅を抑える効果がございます。

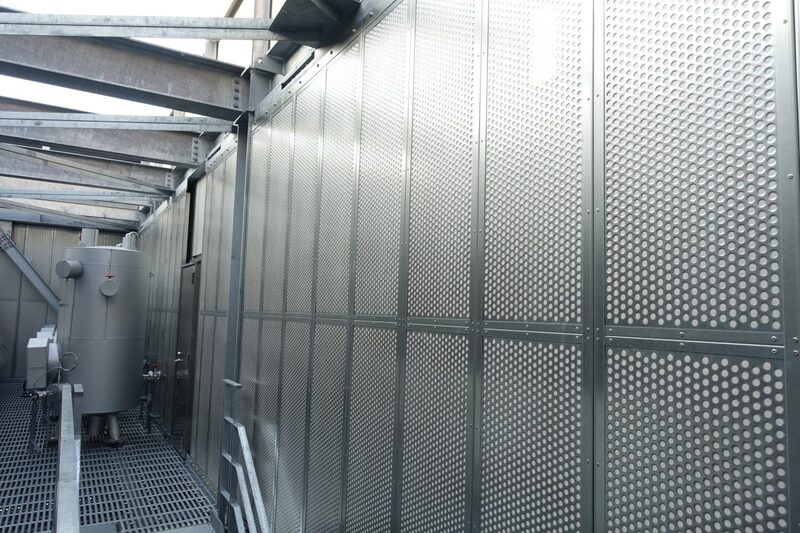

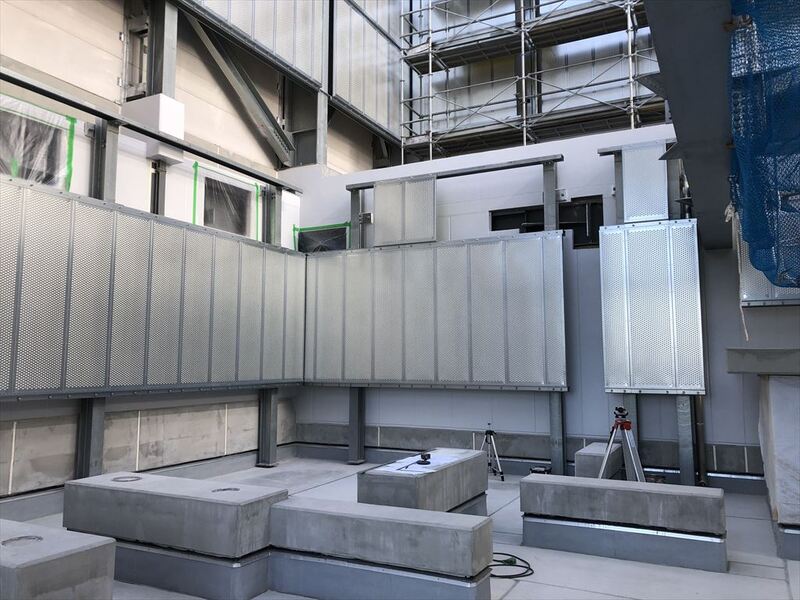

清掃工場・リサイクルセンターなどの蒸気復水器周りや空調室外機、クーリングタワー周辺の吸音に最適です。
製品特徴

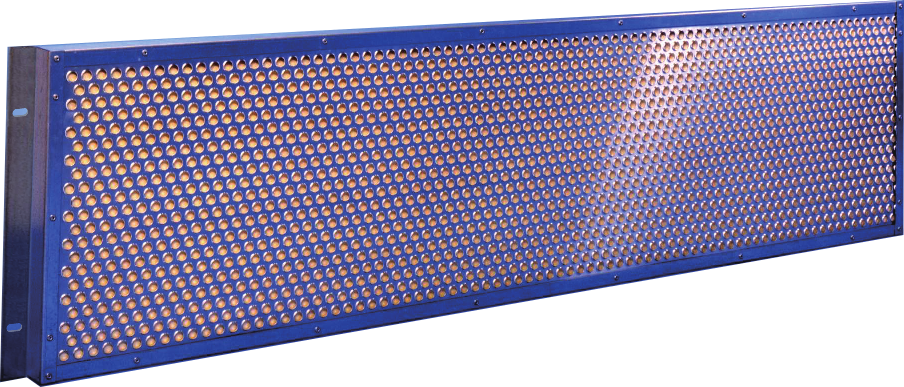

パネル表面
フレームや表面保護材は高耐食性めっき鋼板を使用しており、耐候性にも優れております。

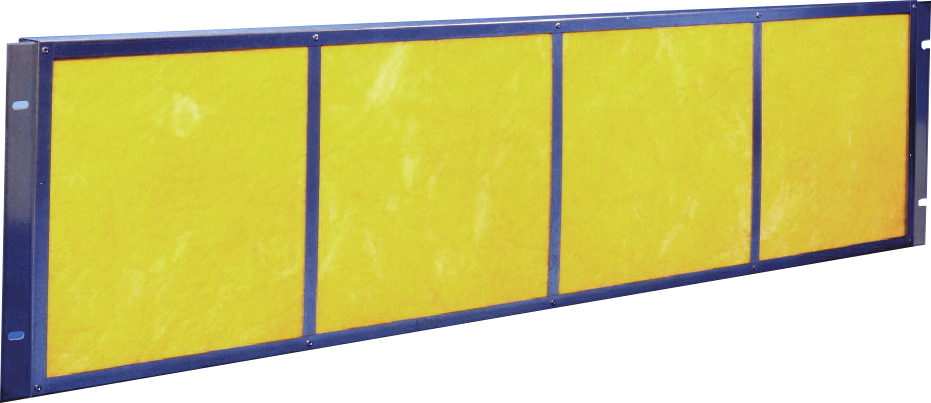

パネル裏面
吸音材に撥水性グラスウール「フローティングウール」を使用しておりますので、屋外や水がかかる場所でも安心してご使用頂けます。

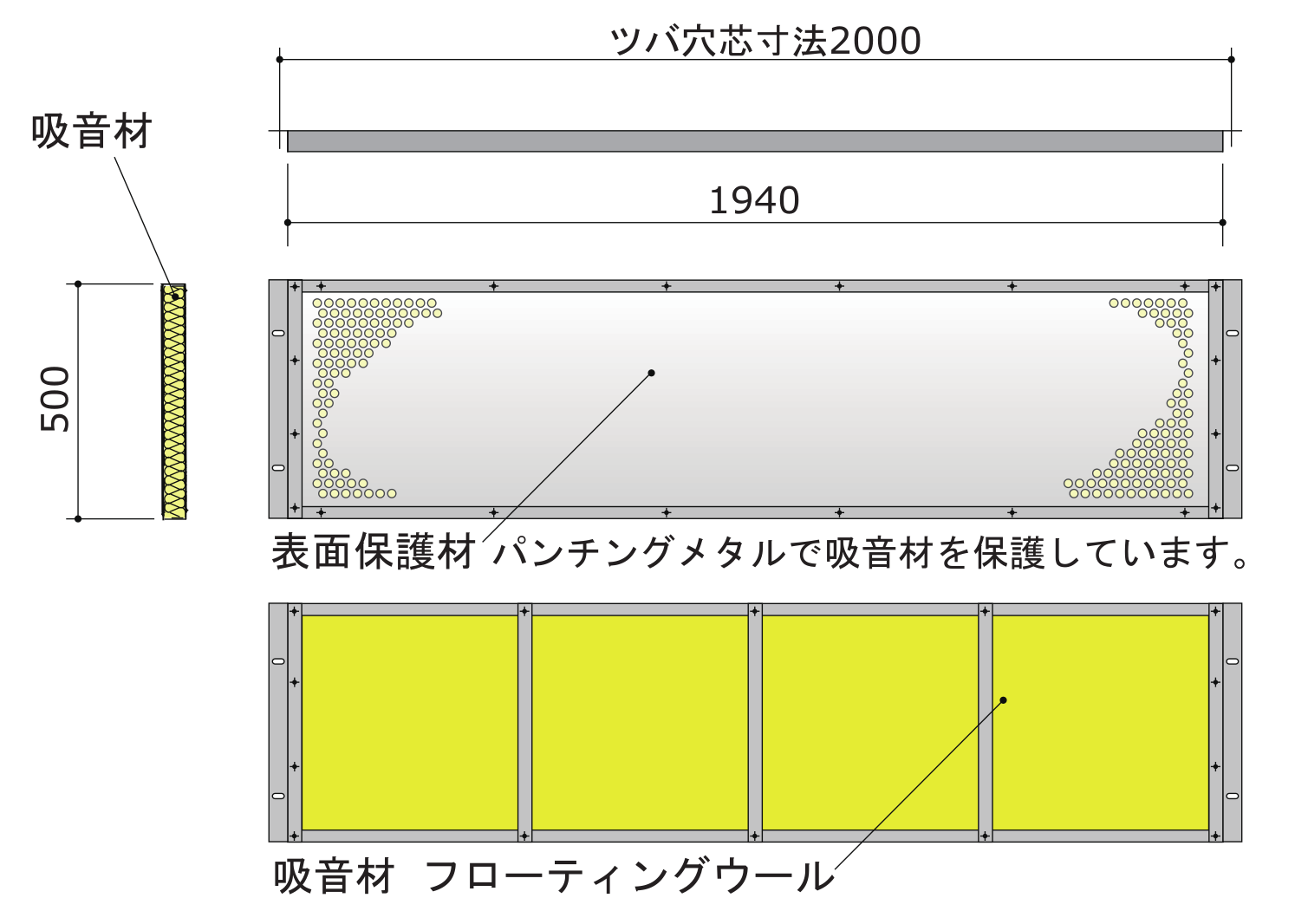

構造
屋外でも使用できる撥水性の吸音材を耐食性鋼板フレームと表面保護材で一体型にした吸音パネルです。施工はパネルの両端にあるツバをコンクリート面や鉄骨下地にボルト等で固定します。
仕様
| タイプ | AP-50 |
|---|---|
| 吸音材 | フローティングウール（32kg/㎥-50mm） |
| フレーム | 高耐食性めっき鋼板※（1.6t） |
| 表面保護材 | パンチングメタル 高耐食性めっき鋼板※（0.4t） |
| 標準パネル寸法 | H=500mm、L=1940mm |
| 厚み | 55mm |
| 重量 | 約13kg/㎡ |
| 取付方法 | ボルト固定 他（別途） |
| ※ 高耐食性めっき鋼板は時間経過により表面が部分的に黒く変色することがあります。（黒変現象） | |

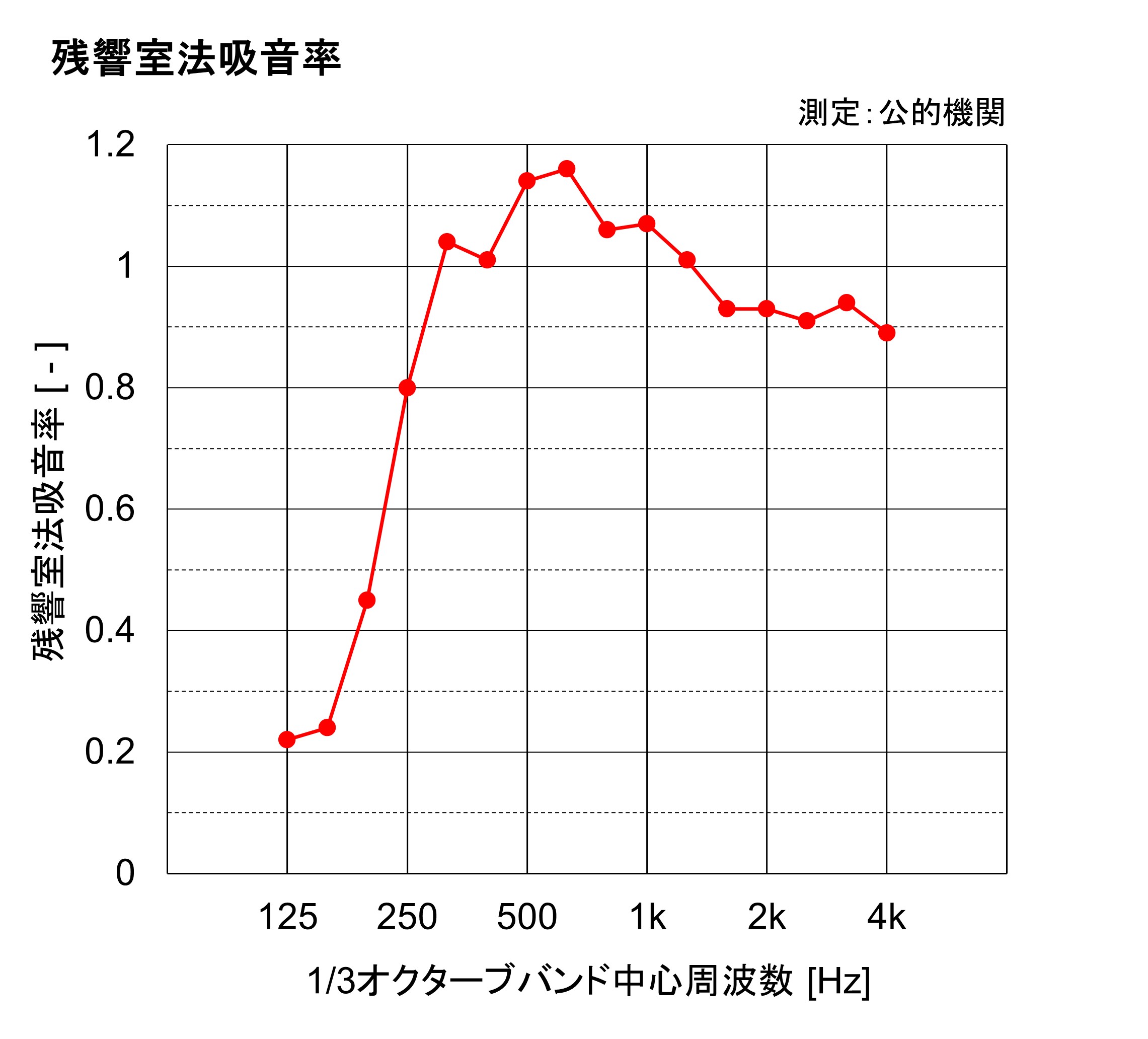

音響性能
| 音響性能 | 1/1オクターブバンド中心周波数 [Hz] | |||||
|---|---|---|---|---|---|---|
| 125 | 250 | 500 | 1k | 2k | 4k | |
| 残響室法吸音率※1 [ - ] | 0.23 | 0.76 | 1.1 | 1.05 | 0.92 | 0.92 |
| ※1 1/3オクターブバンドでの測定値の算術平均によって、1/1オクターブバンドに換算した値を記載しております。 | ||||||
