デュラカーム®防音パネル
低音域対応防音パネル HTL
幅広い周波数帯域に対応可能です。
『低音域対応防音パネル デュラカームＨＴＬ』は、付加質量膜を利用した吸遮音パネルです。背面吸遮音板と付加質量膜との二重構造により、低周波から高周波まで幅広い騒音対策に効果的です。
『デュラカームＢＰシリーズ』同様に、優れた耐候性・遮音性・施工性・不燃性を備えています。遮音性能はコンクリート壁（120mm厚）と同等（125Hz帯）で、重量は1/6程度です。防音扉との組み合わせも可能です。
製品特徴

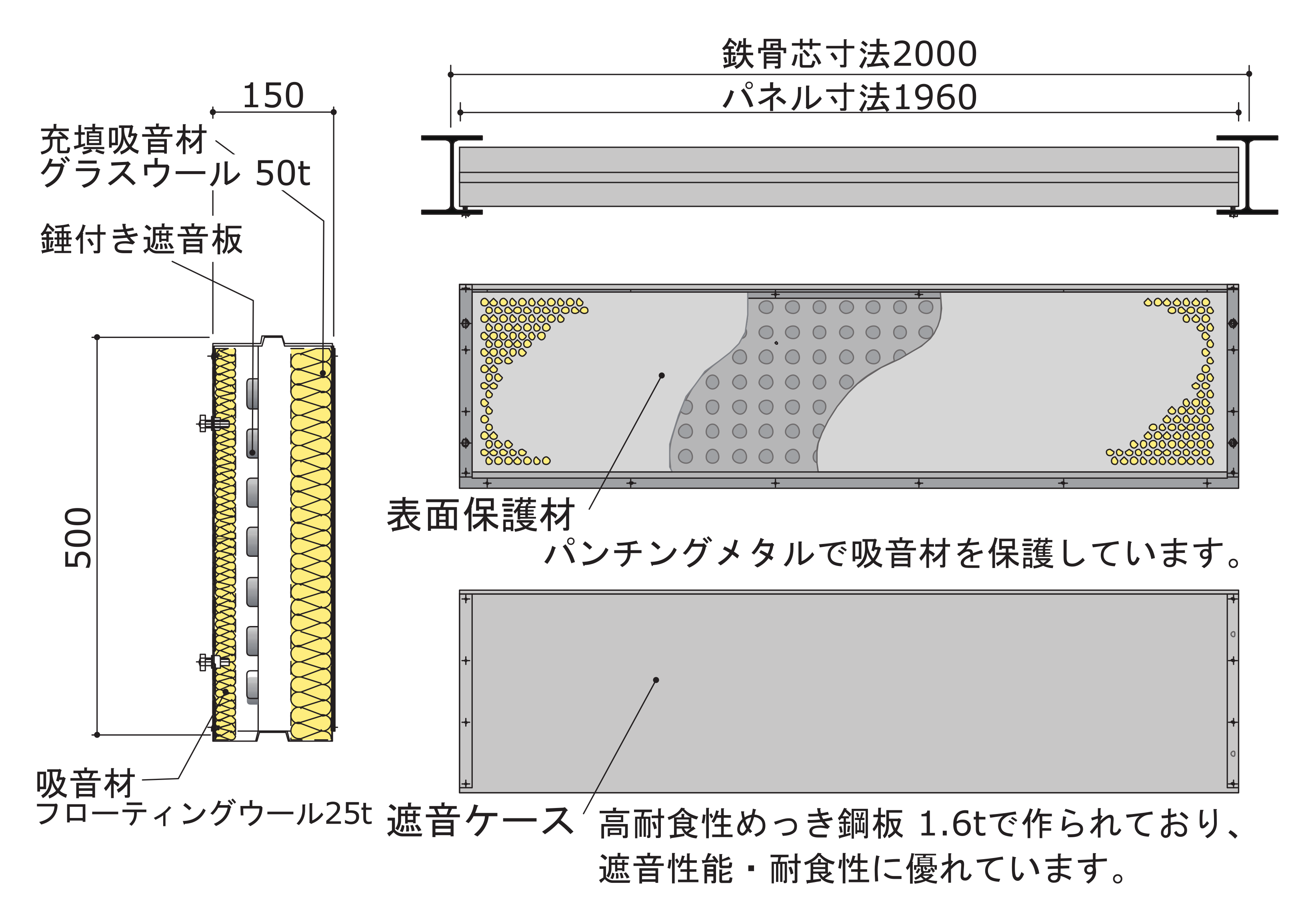

パネル断面
外板の遮音ケースは高耐食性めっき鋼板（1.6t）を使用しており、標準品は無塗装素地仕上げとなります。
他の防音パネルシリーズ同様にオプションで（アクリル・フッ素）樹脂焼付塗装の対応が可能です。※塗装色は日塗工色より（メタル色を除く）3～5分艶にてお選び頂けます。
吸音材は厚みの異なる２種類の撥水性グラスウール「フローティングウール」（32kg/㎥-25mm,50mm）を使用し、高耐食性めっき鋼板パンチングメタルにて吸音材を保護しています。

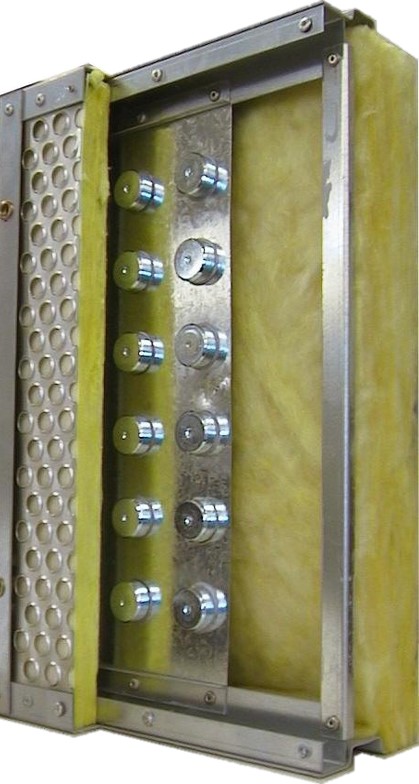

パネル構造
全て無機質で不燃性の材料を使用しています。他のシリーズと異なる特徴は、幅広い周波数帯域に対応するために設けられた２種類の厚みのフローティングウールと錘付遮音板です。

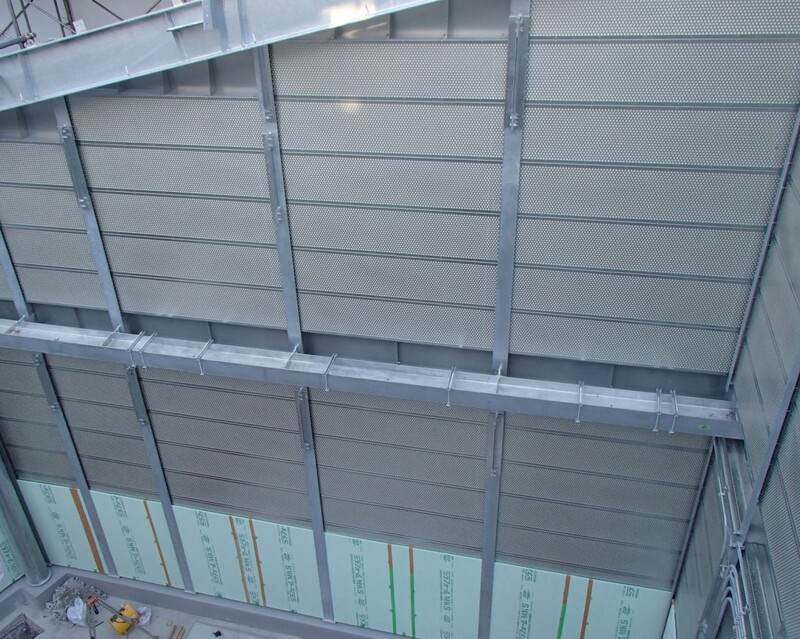

施工は、支柱鉄骨（主にH鋼）内に防音パネルHTLを落とし込み、ジャッキボルトを使用して固定します。
仕様
| タイプ | デュラカームHTL |
|---|---|
| 吸音材 | フローティングウール（32kg/㎥-25mm,50mm） |
| 遮音ケース | 高耐食性めっき鋼板※（1.6t） |
| 表面保護材 | パンチングメタル 高耐食性めっき鋼板※（0.4t） |
| 標準パネル寸法 | H=500mm、L=1960mm |
| 厚み | 150mm |
| 重量 | 約45kg/㎡ |
| 取付方法 | 内蔵ジャッキボルト |
| ※ 高耐食性めっき鋼板は時間経過により表面が部分的に黒く変色することがあります。（黒変現象） | |

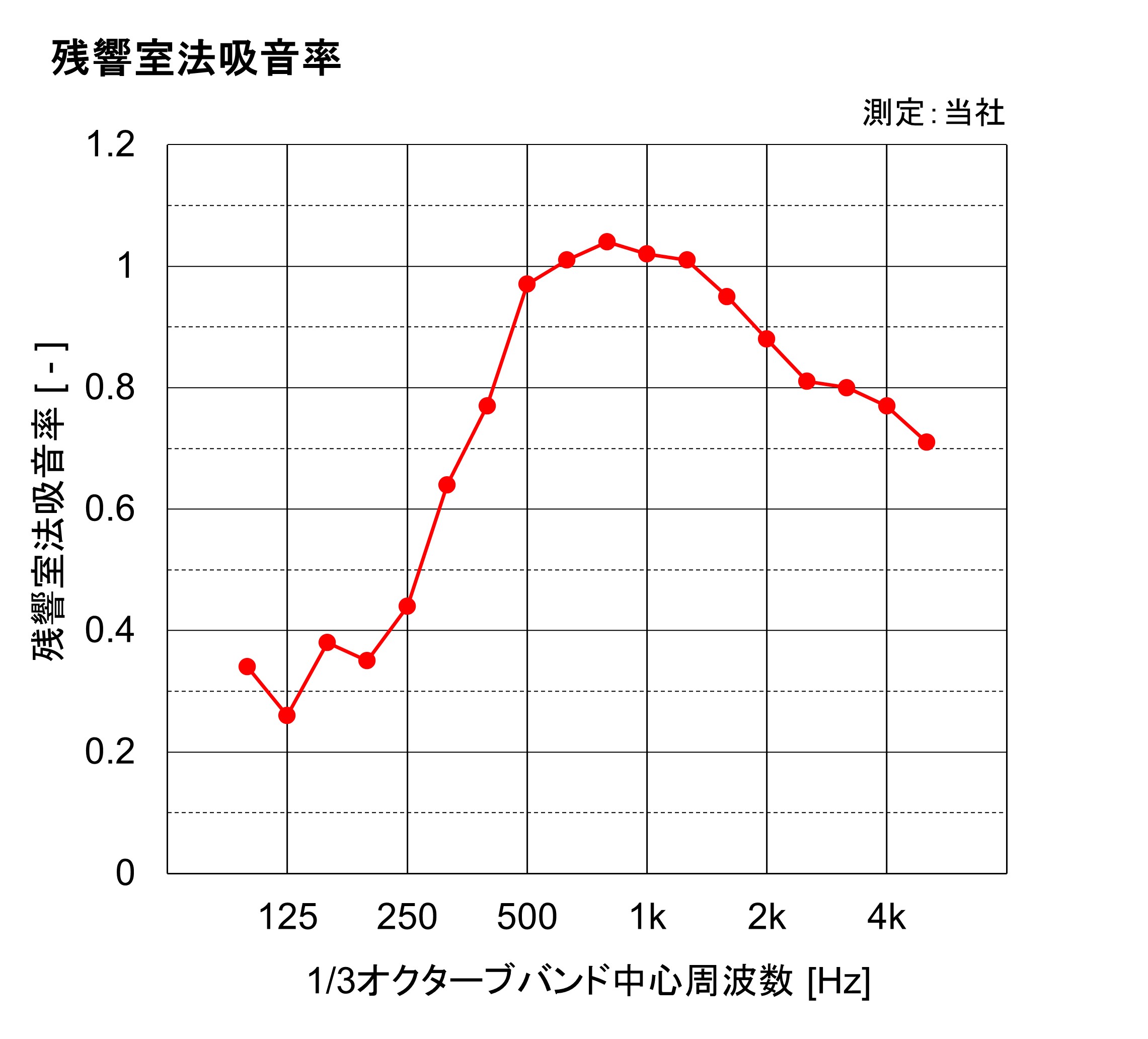

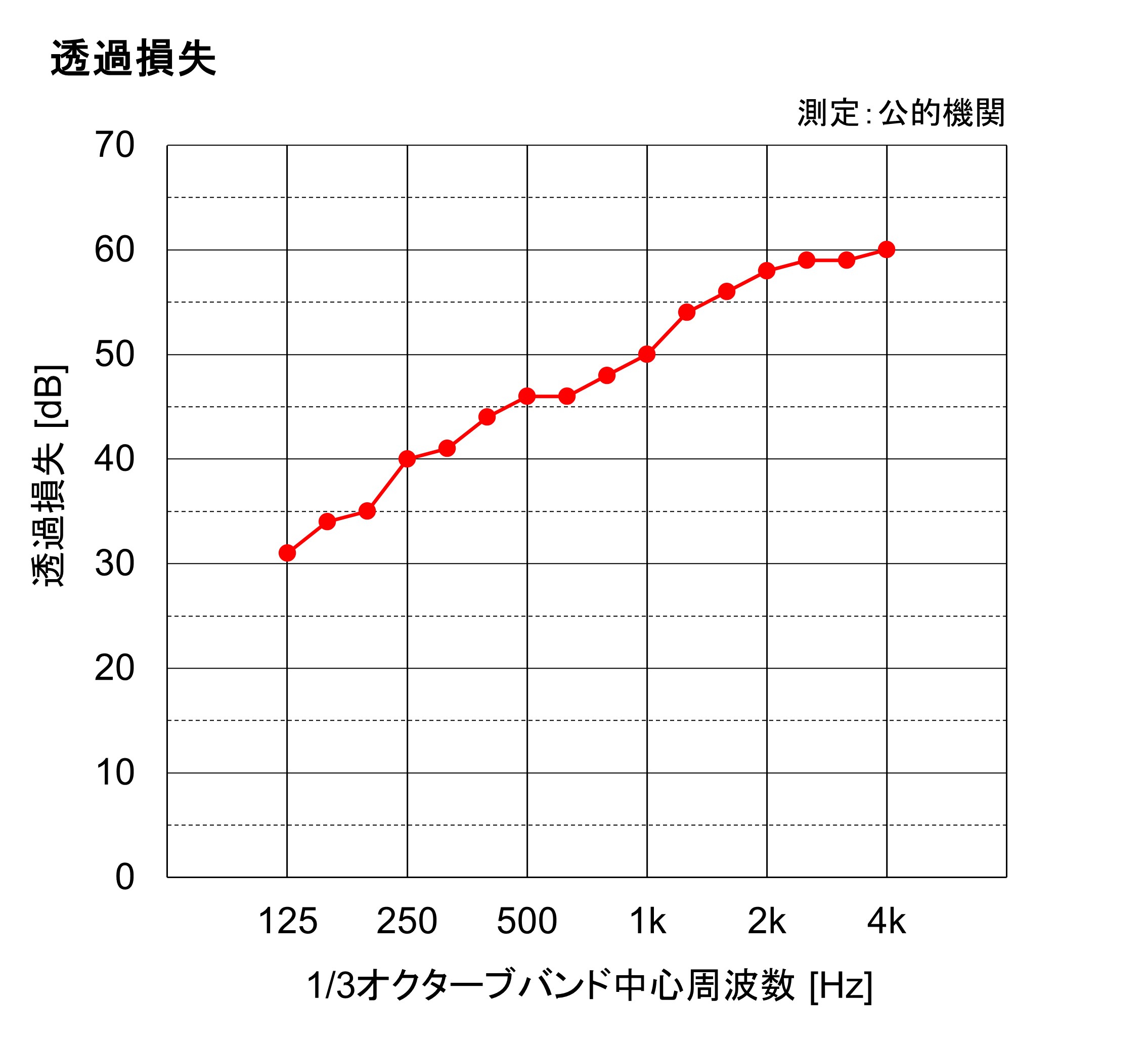

音響性能
| 音響性能 | 1/1オクターブバンド中心周波数 [Hz] | |||||
|---|---|---|---|---|---|---|
| 125 | 250 | 500 | 1k | 2k | 4k | |
| 透過損失※1 [dB] | 32 | 38 | 45 | 50 | 58 | 60 |
| 残響室法吸音率※2 [ - ] | 0.33 | 0.48 | 0.92 | 1.02 | 0.88 | 0.76 |
| ※1 JIS A 1416 : 2000に記載の方法を用いて、1/3オクターブバンドでの測定値を1/1オクターブバンドに換算した値を記載しております。 ※2 1/3オクターブバンドでの測定値の算術平均によって、1/1オクターブバンドに換算した値を記載しております。 |
||||||
