標準性能防音パネル
BP-90 / BPH-90 / BPC-90
屋外の様々な騒音対策に適したスタンダードタイプのユニット型防音パネルBP-90シリーズです。
デュラカーム®防音パネル
標準性能防音パネル BP-90 / BPH-90 / BPC-90
優れた吸音性・遮音性・耐候性・施工性・不燃性を実現した屋外の防音対策で活躍する製品です。
『標準型防音パネル デュラカームBPシリーズ』は、吸音材・遮音材・表面保護材を一体化したユニットパネルです。
吸音材は撥水性グラスウール「フローティングウール」を使用。
当社のフローティングウールは耐候性が格段に優れており、
屋外や水がかかる場所でも安心して使用できます。
自動車騒音、鉄道騒音、工場騒音などの騒音問題を解消するため、幅広い場所で採用されている製品です。
専用の防音扉と組み合わせが可能です。
製品特徴

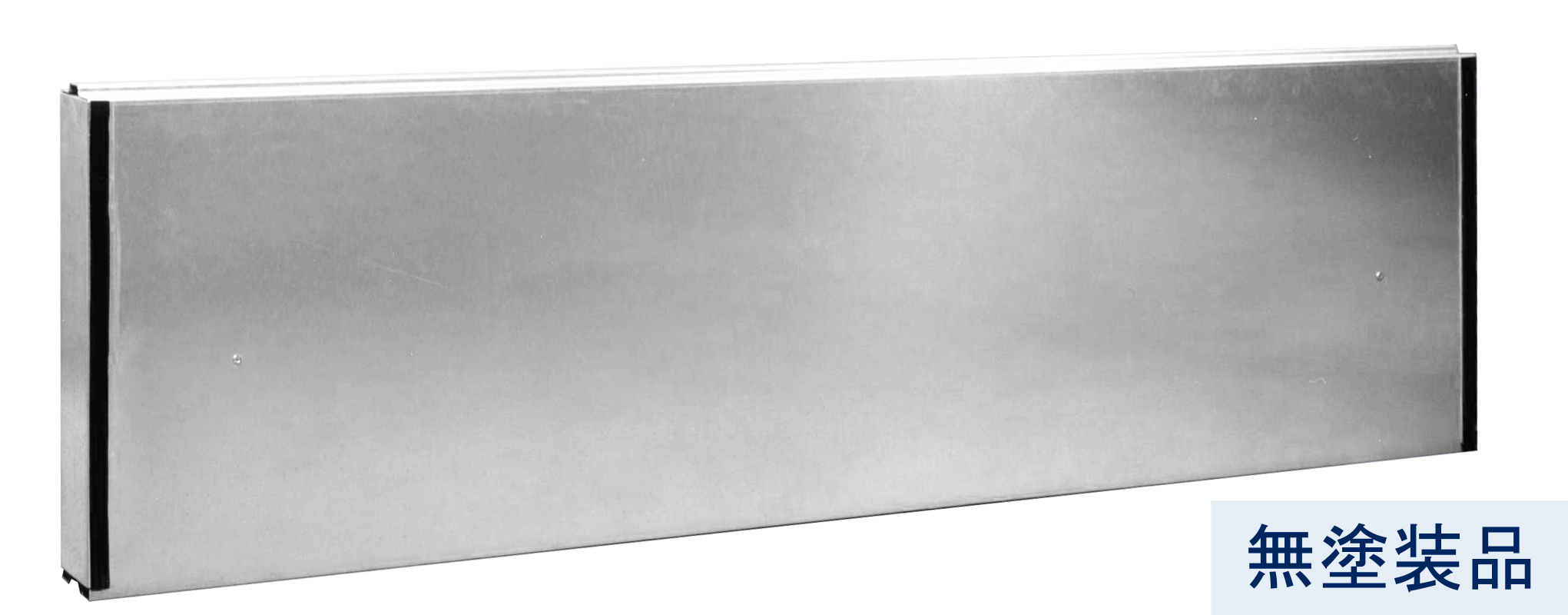

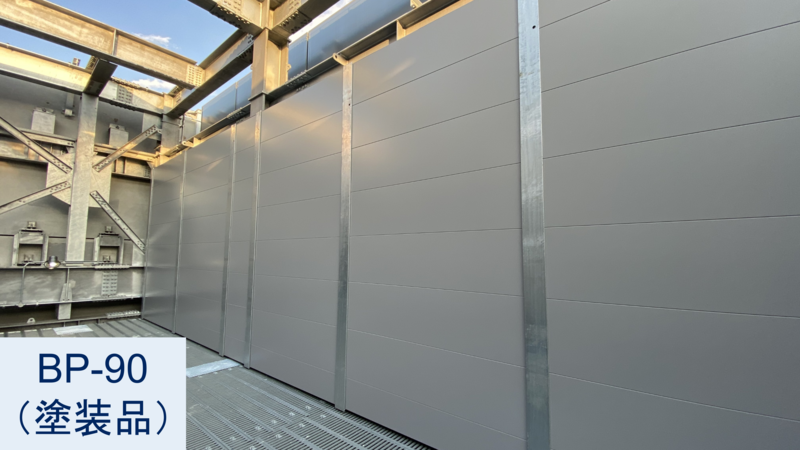

外観
外板の遮音ケースは高耐食性めっき鋼板（1.6t）を使用しており、標準品は無塗装素地仕上げとなります。
オプションで（アクリル・フッ素）樹脂焼付塗装の対応が可能です。※塗装色は日塗工色より（メタル色を除く）3～5分艶にてお選び頂けます。

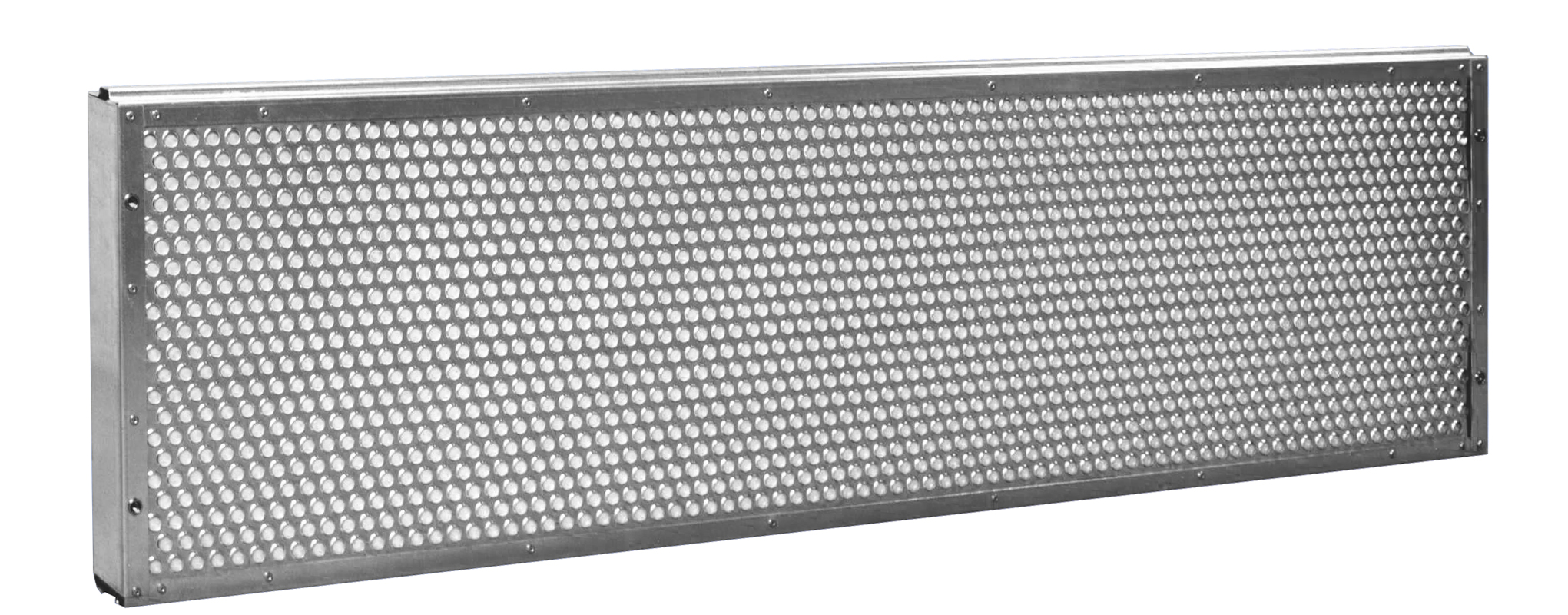

吸音面
吸音材は撥水性グラスウール「フローティングウール（32kg/㎥-50mm）」を使用し、高耐食性めっき鋼板パンチングメタルにて吸音材を保護しています。

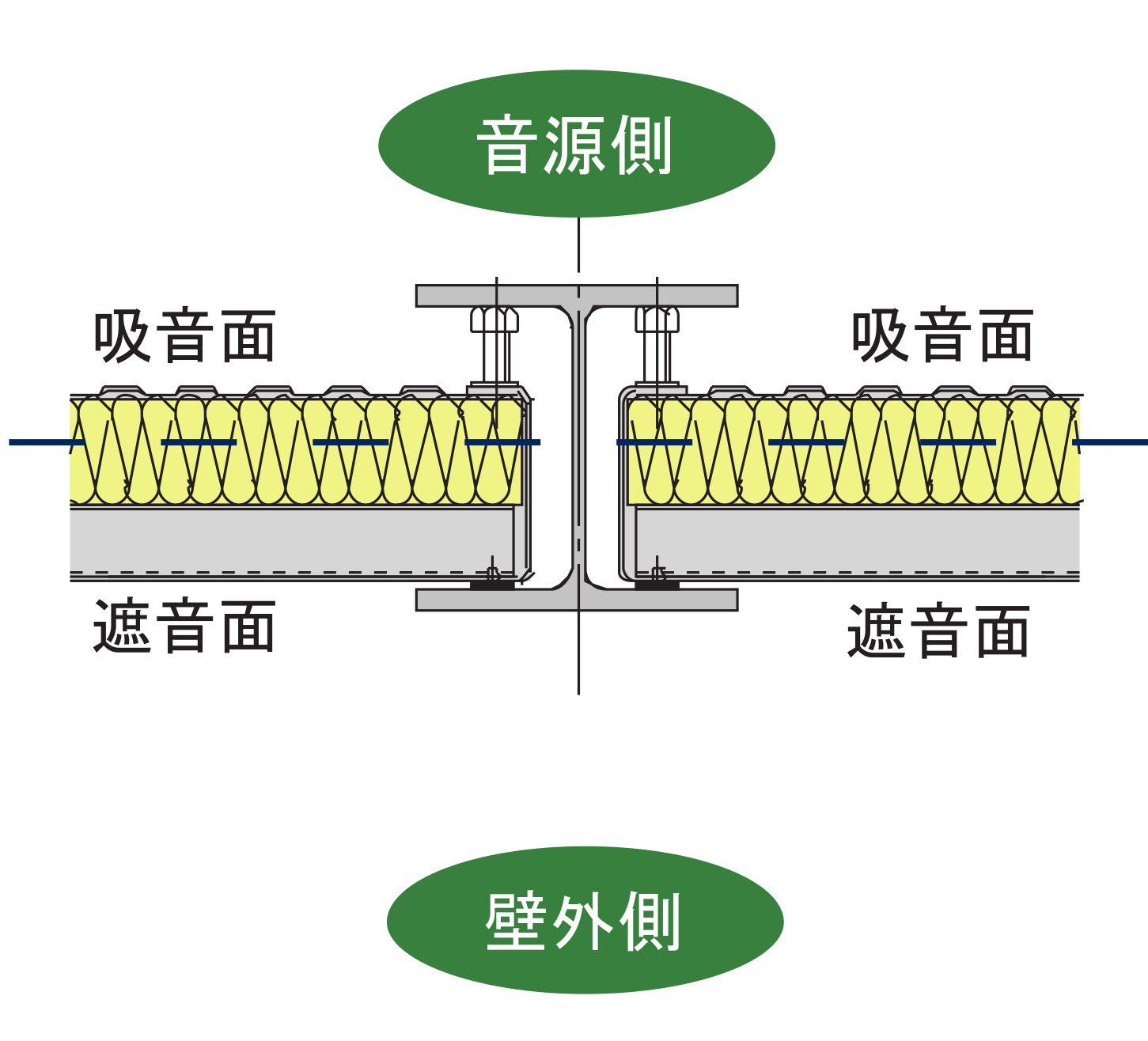

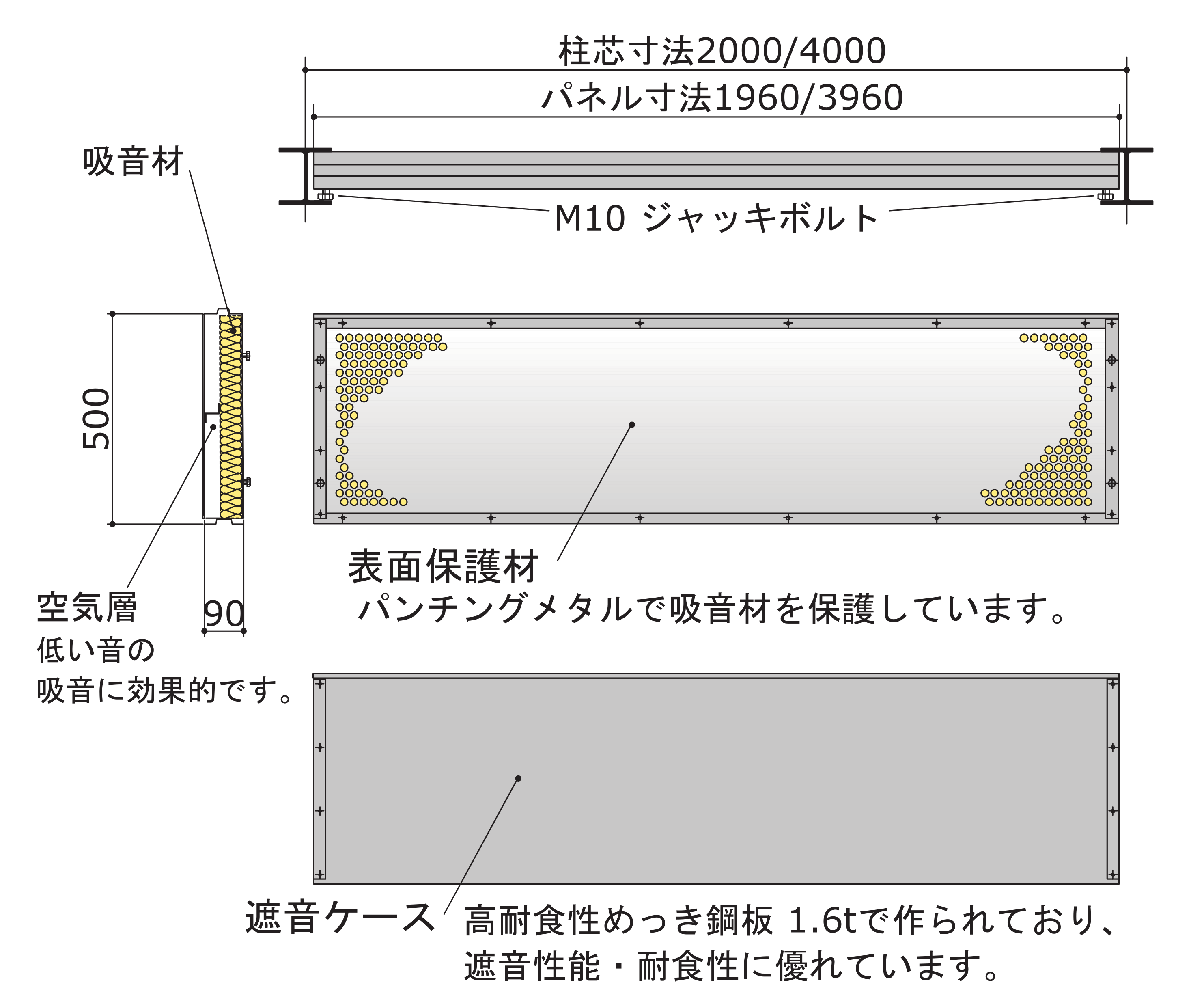

防音パネル構造（BP-90）
約3kN/㎡（300kgf/㎡）の設計風圧で製作しており、全て無機質で不燃性の材料を使用しています。施工は、支柱鉄骨（主にH鋼）内にジャッキボルトを仕込んだ防音パネルBP-90を落とし込み、ジャッキボルトでH鋼フランジに突っ張らせて固定します。
この他にも支柱隠蔽型防音パネル「BPH-90」、外付型防音パネル「BPC-90」のご用意もございます。
仕様
| タイプ | 標準型防音パネル デュラカームBP-90 |
支柱隠蔽型防音パネル デュラカームBPH-90 |
外付型防音パネル デュラカームBPC-90 |
|---|---|---|---|
| 吸音材 | フローティングウール（32kg/㎥-50mm） | ||
| 遮音ケース | 高耐食性めっき鋼板※（1.6t） | ||
| 表面保護材 | パンチングメタル 高耐食性めっき鋼板※（0.4t） | ||
| 外装仕上げ | 素地（塗装オプション） | アクリル焼付塗装 | 素地（塗装オプション） |
| 標準パネル寸法 | H=500mm、L=1960mm,3960mm | H=500mm、L=1980mm | |
| 厚み | 90mm | ||
| 重量 | 約28kg/㎡ | 約30kg/㎡ | 約32kg/㎡ |

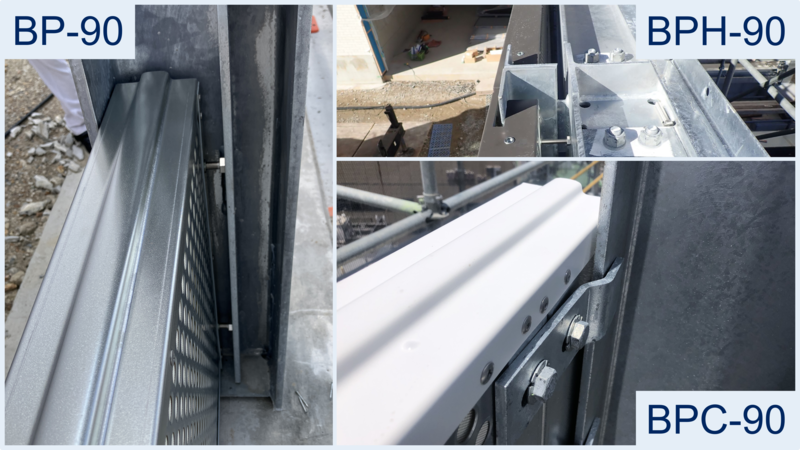

| 取付方法 | 内蔵ジャッキボルト | 専用固定金物（別途） | |

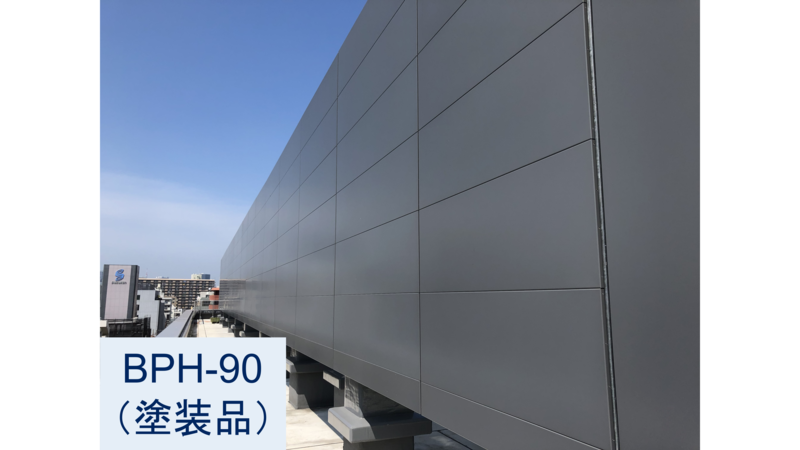

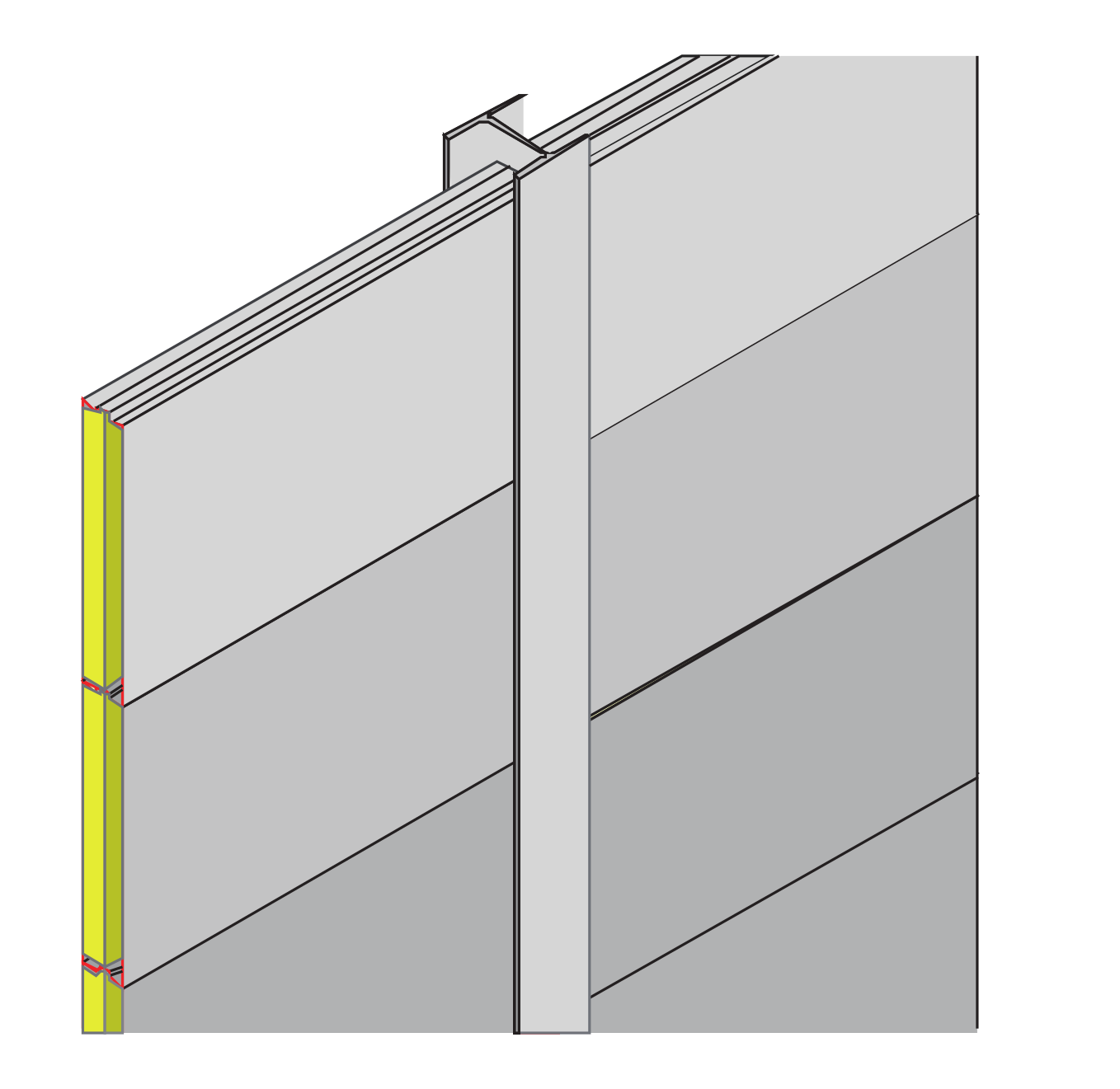

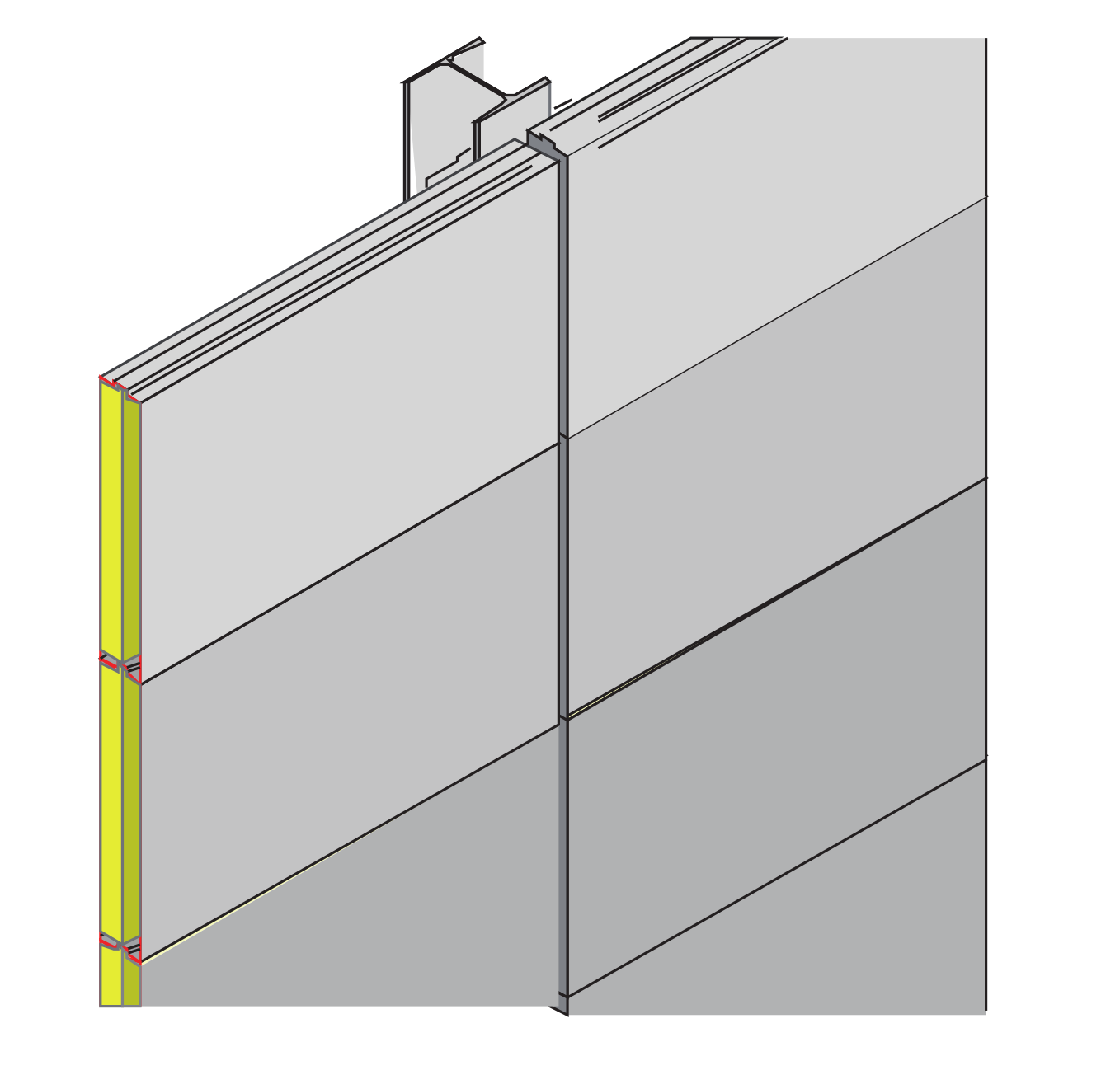

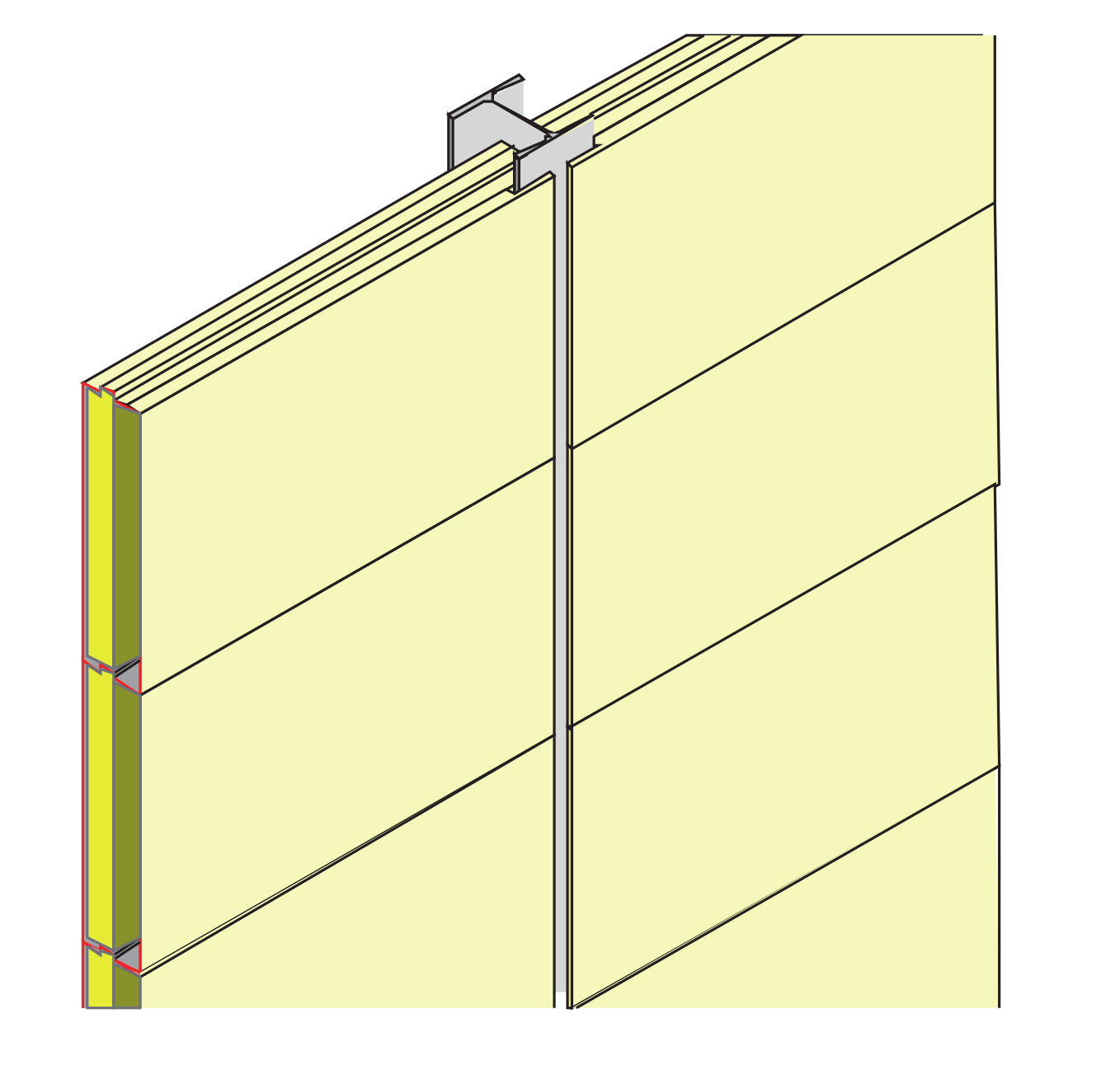

| 設置イメージ |  |
 |
 |

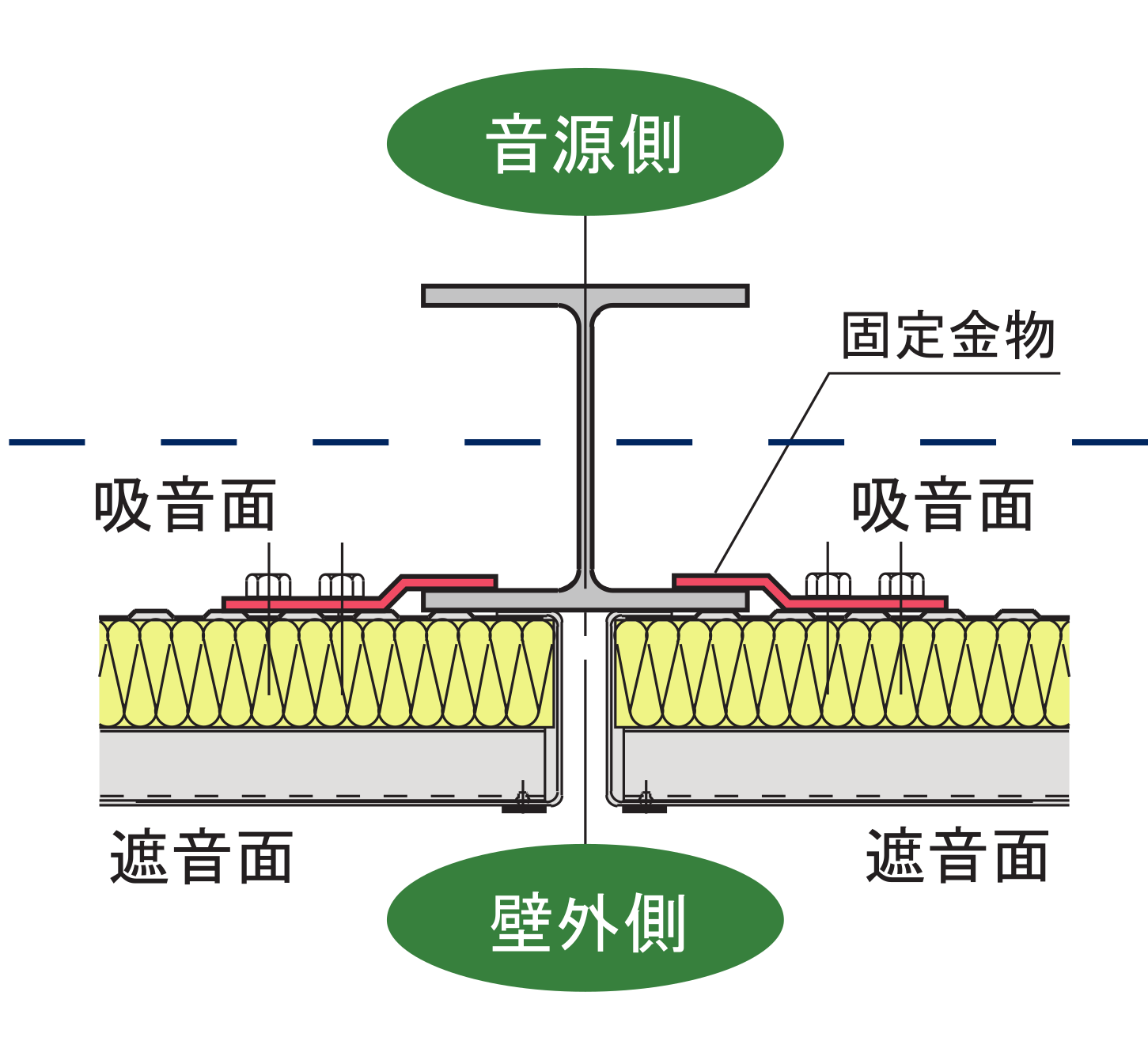

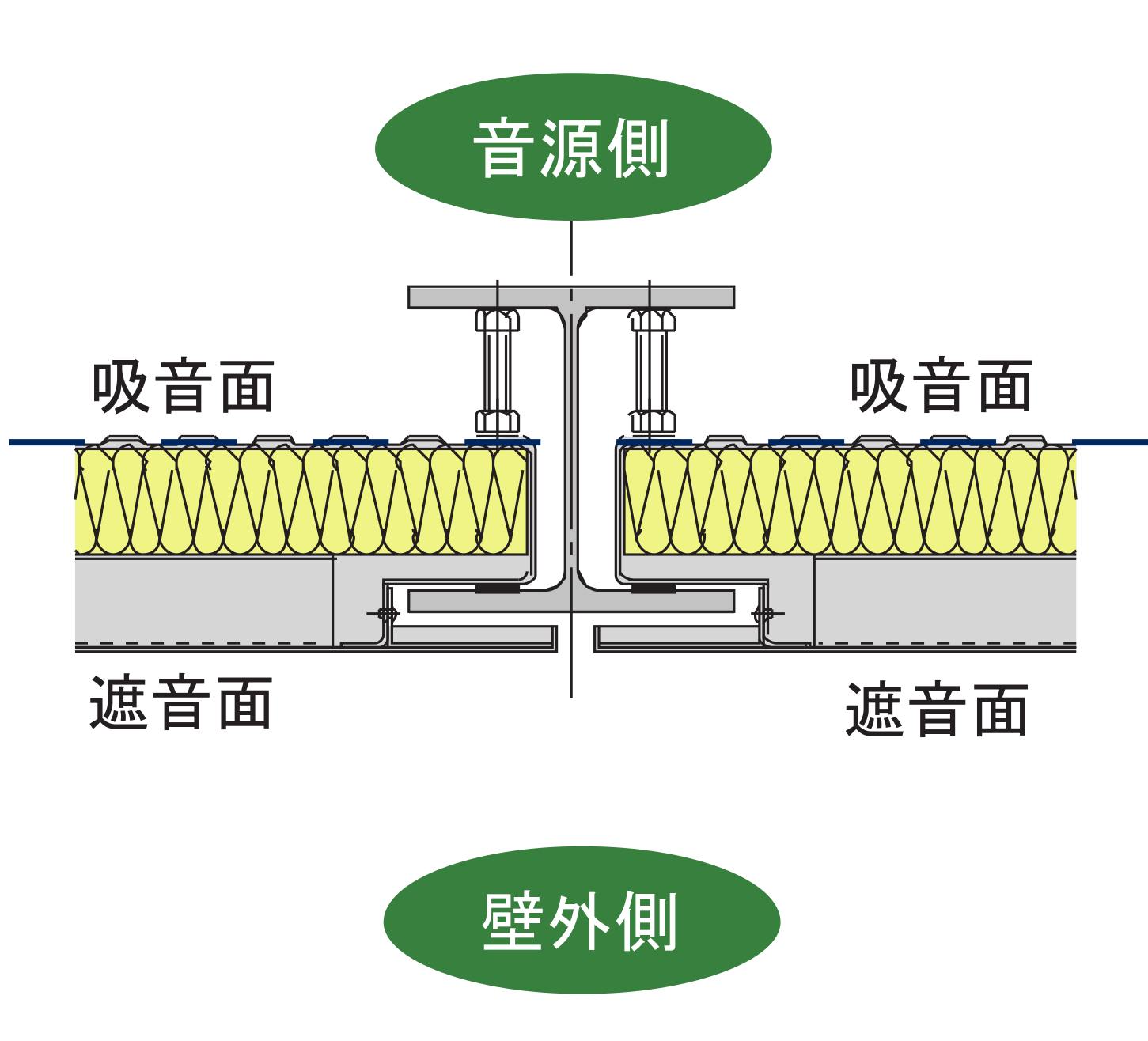

| 上部断面 |  |
 |
 |
| 参考施工実績 （リンク） |
|||
| ※ 高耐食性めっき鋼板は時間経過により表面が部分的に黒く変色することがあります。（黒変現象） | |||
音響性能
| 音響性能 | 1/1オクターブバンド中心周波数 [Hz] | |||||
|---|---|---|---|---|---|---|
| 125 | 250 | 500 | 1k | 2k | 4k | |

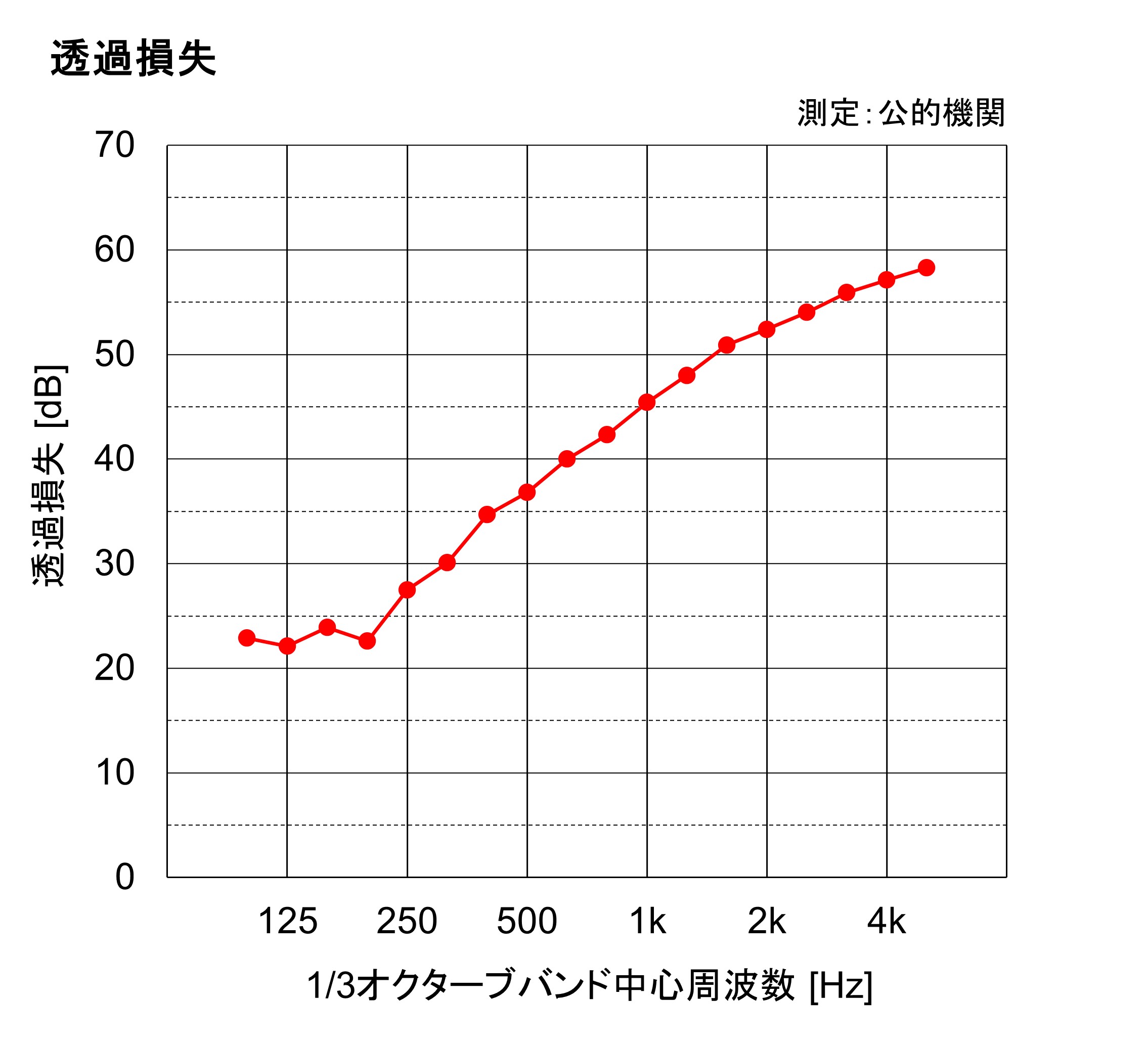

| 透過損失※1 [dB] | 23 | 26 | 37 | 45 | 52 | 57 |

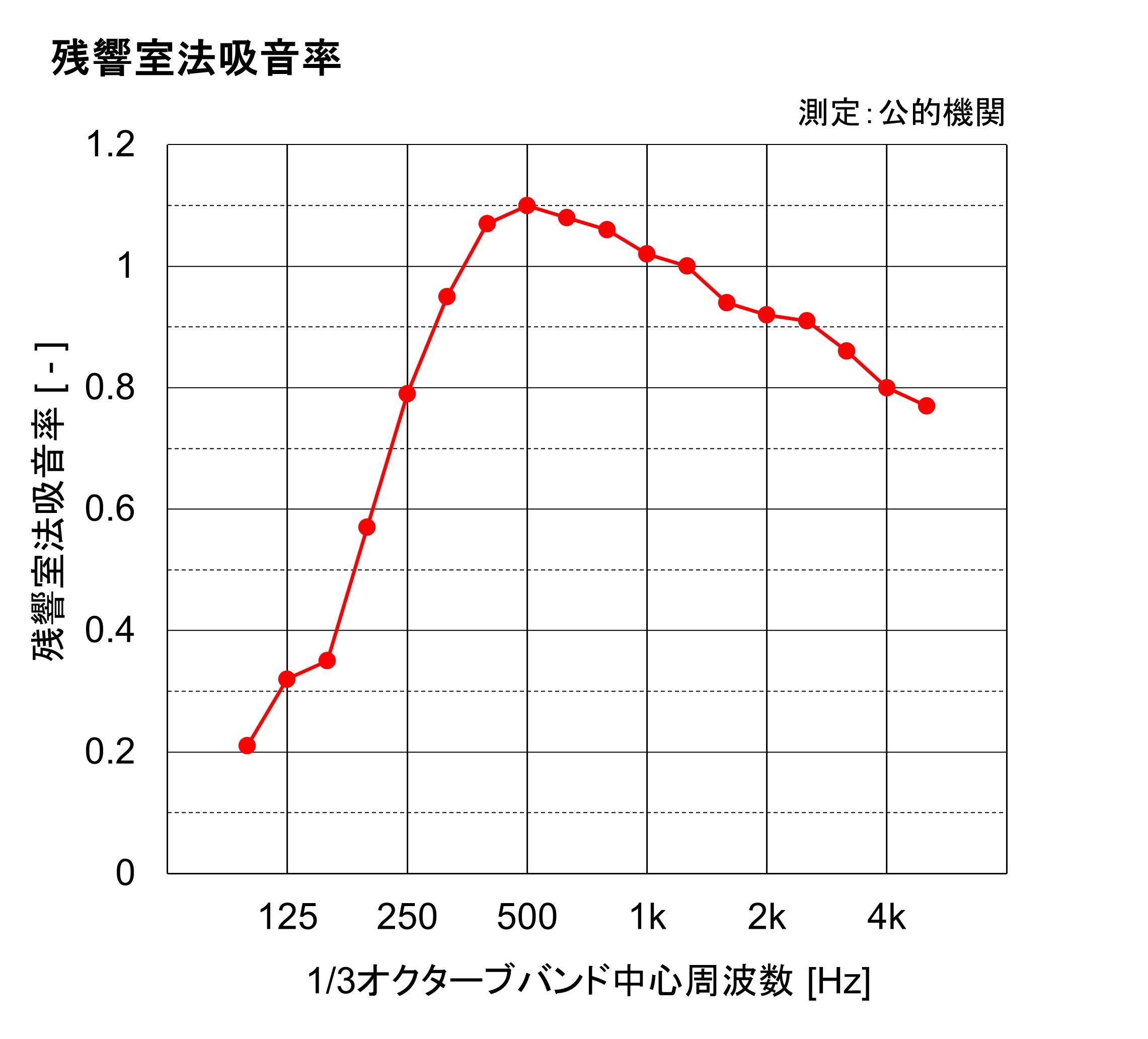

| 残響室法吸音率※2 [ - ] | 0.29 | 0.77 | 1.08 | 1.03 | 0.92 | 0.81 |
| ※1 JIS A 1416 : 2000に記載の方法を用いて、1/3オクターブバンドでの測定値を1/1オクターブバンドに換算した値を記載しております。 ※2 1/3オクターブバンドでの測定値の算術平均によって、1/1オクターブバンドに換算した値を記載しております。 |
||||||
資料ダウンロード
図面データ
デュラカーム®
|
概要 ＼ 品番 |
標準施工図 H-125、H=FL+2.5m 2kN |
標準施工図 H-125、H=FL+3.0m 2kN |
標準施工図 H-125、H=FL+3.5m 2kN |
|---|---|---|---|
| BP-90 | |||
| BPH-90 |

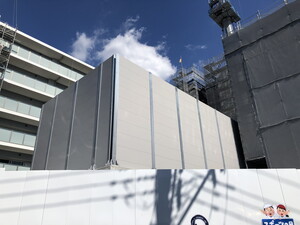

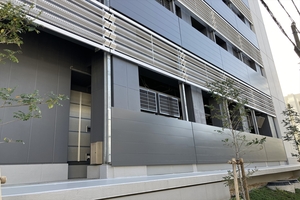

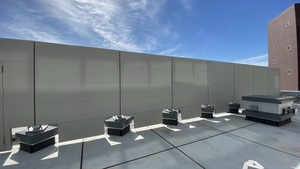

関連施工実績
